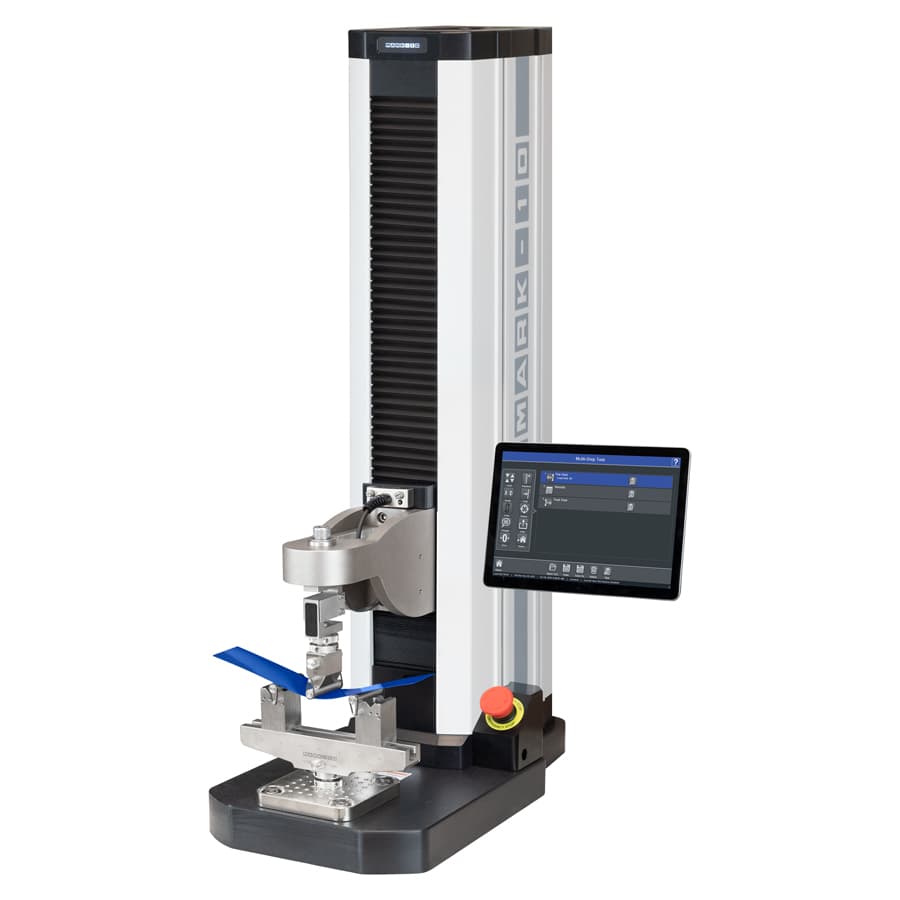

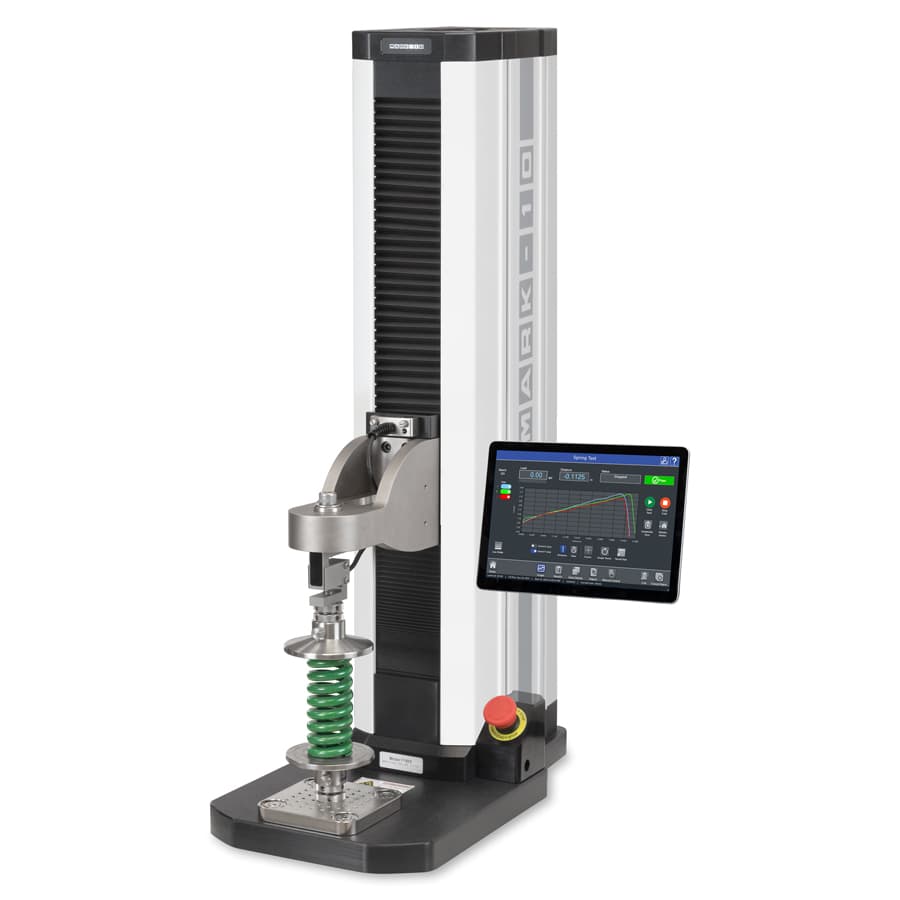

F755 / F755S / F1505 / F1505S
Mark-10 · SKU mark-10-f755-f1505-im

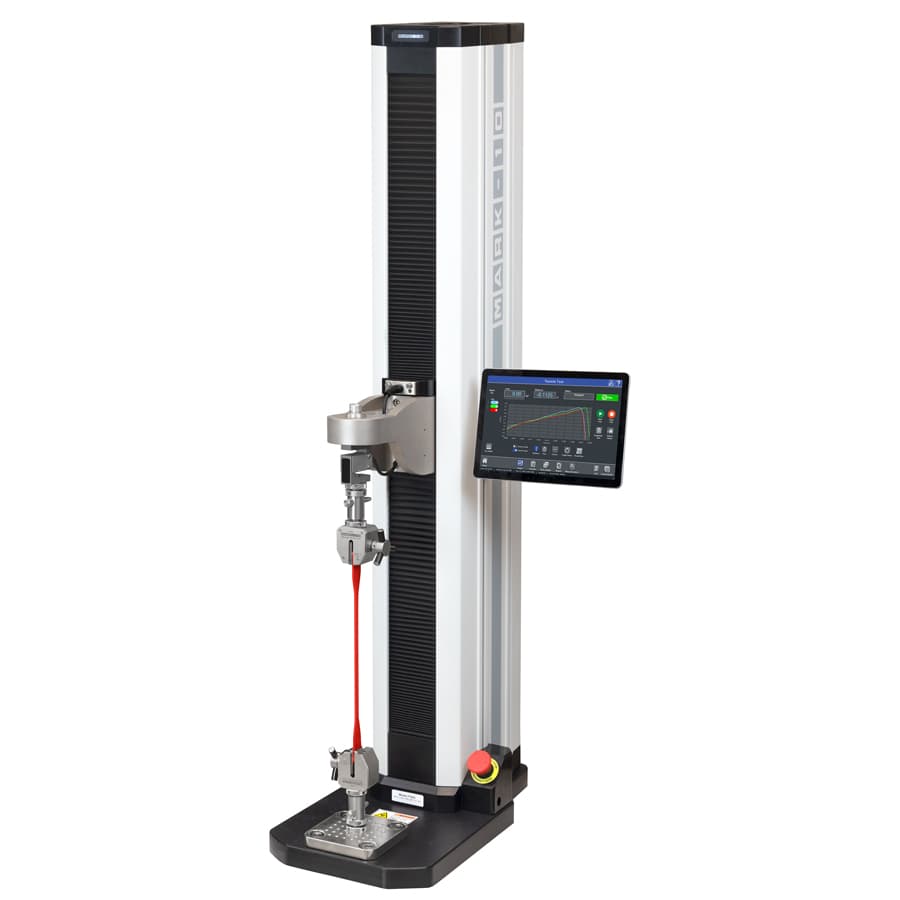

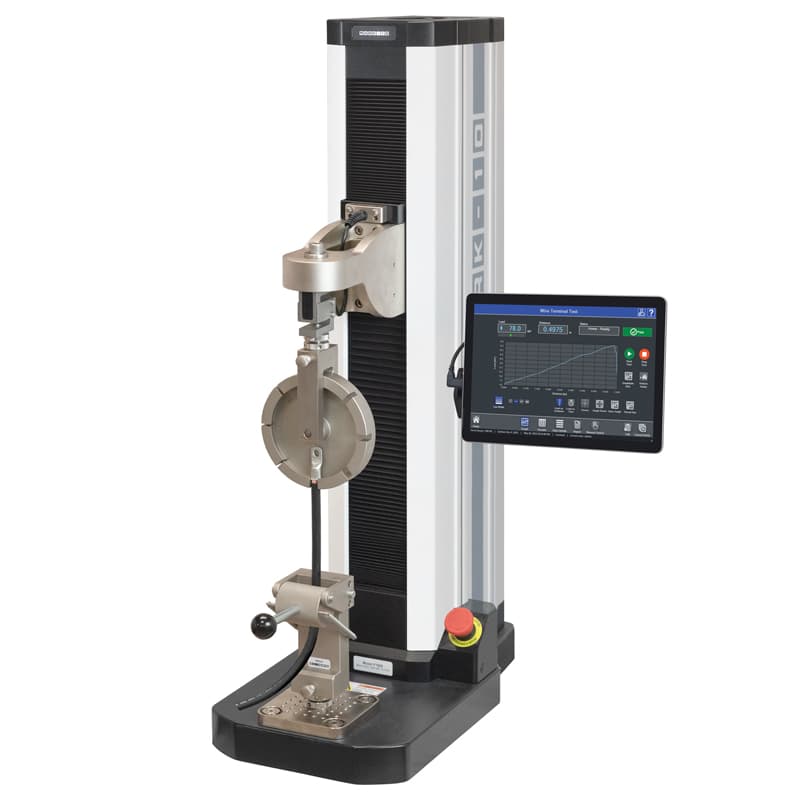

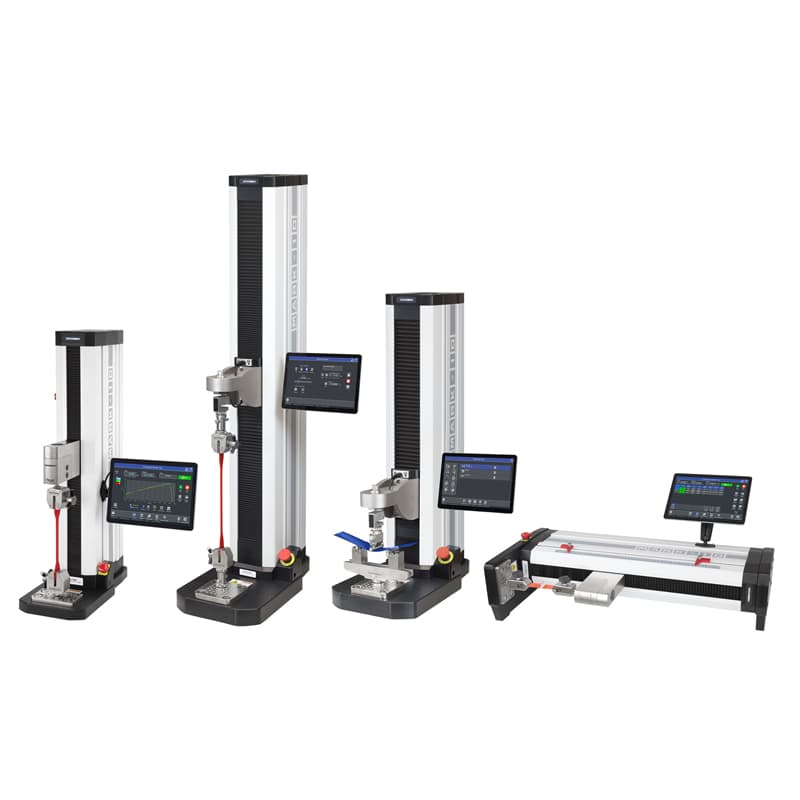

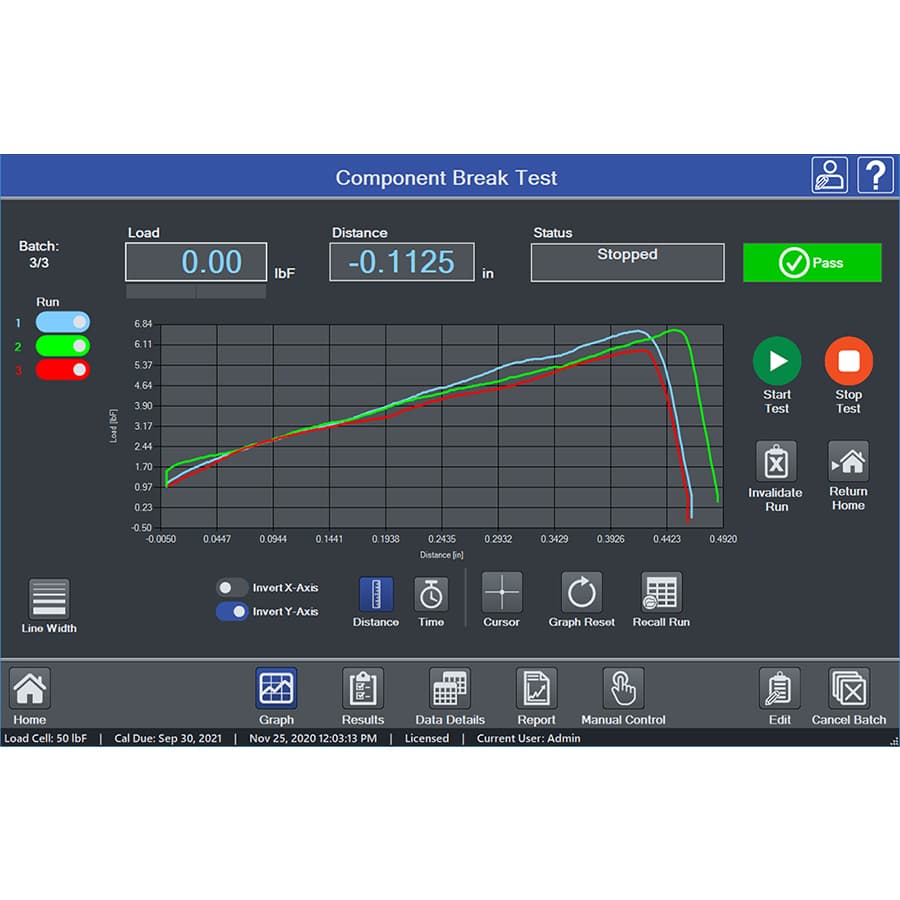

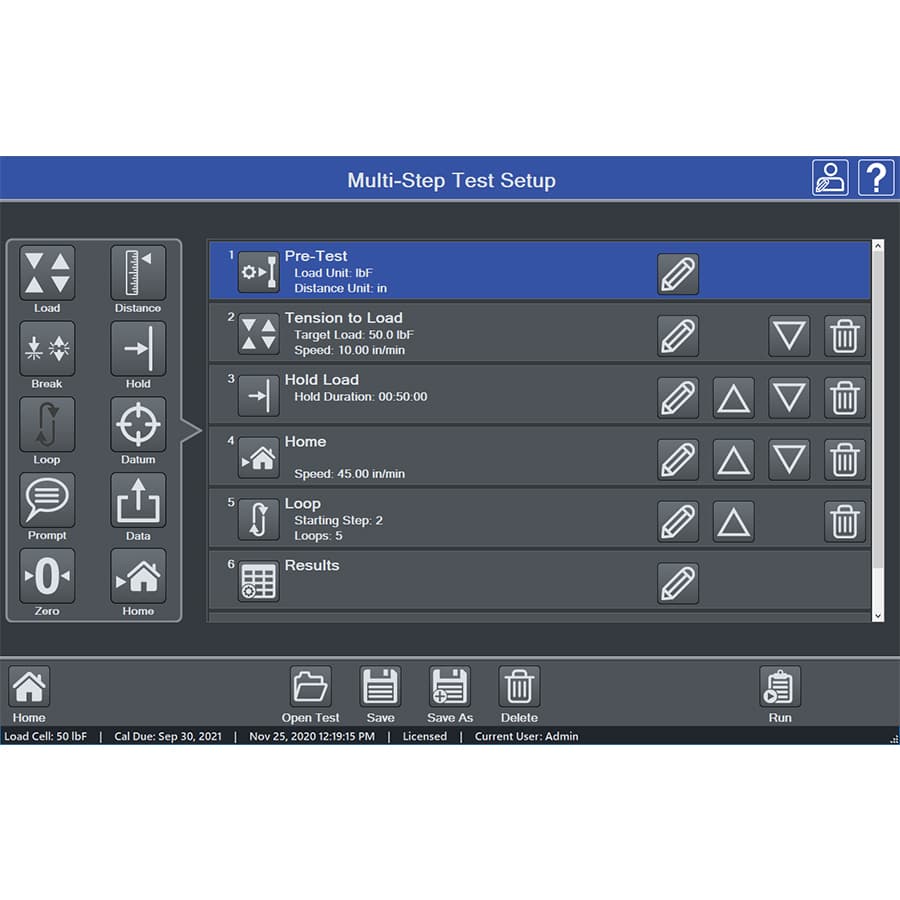

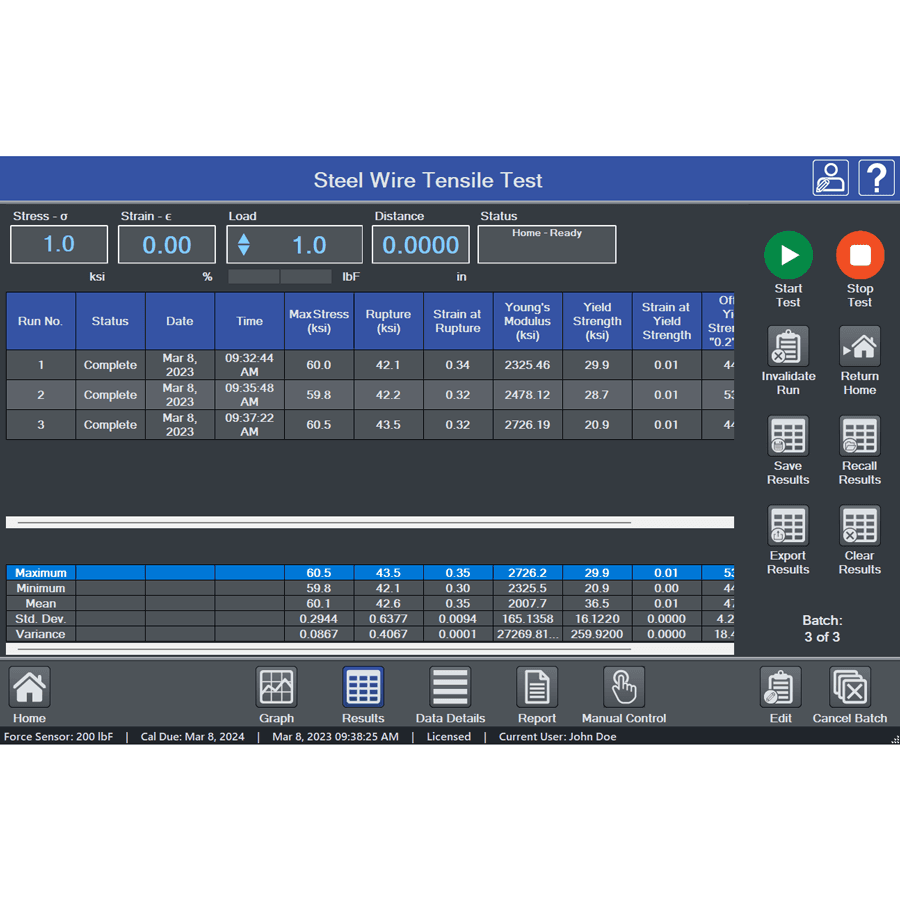

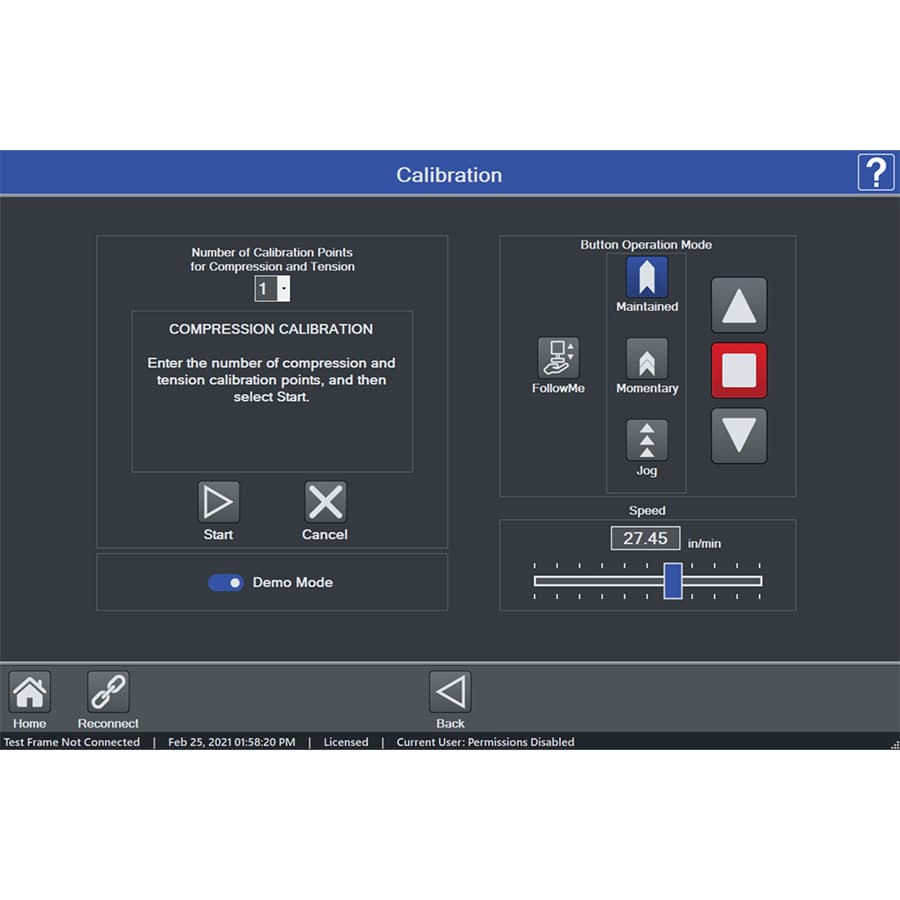

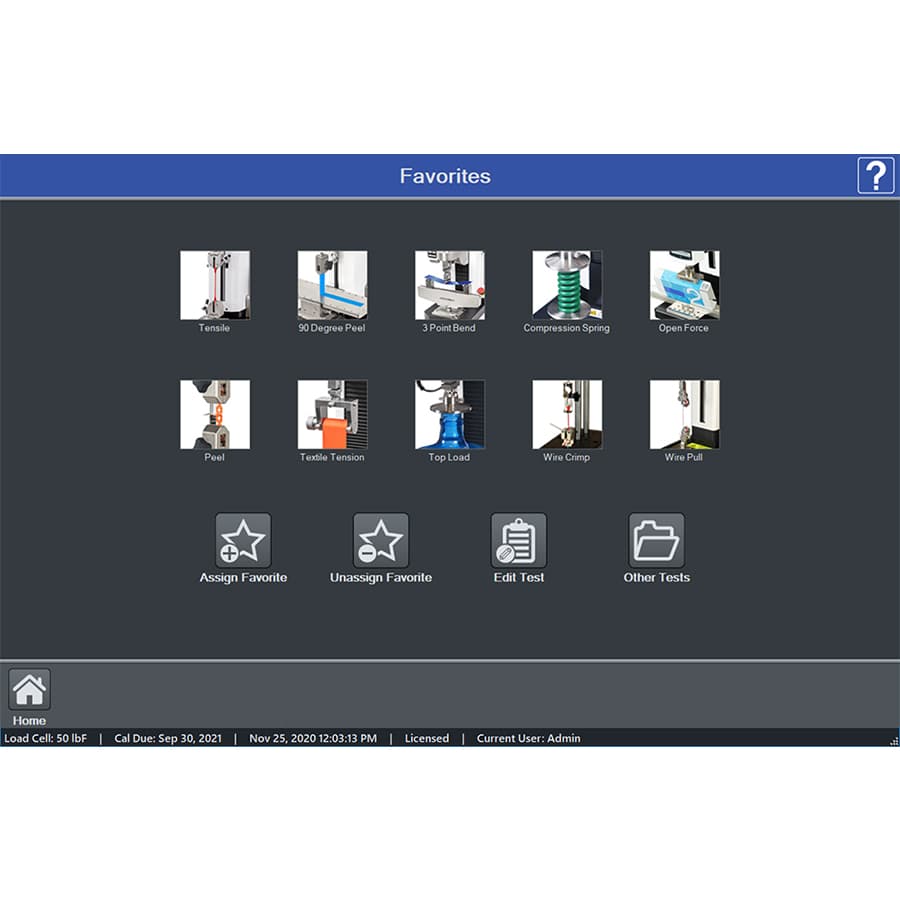

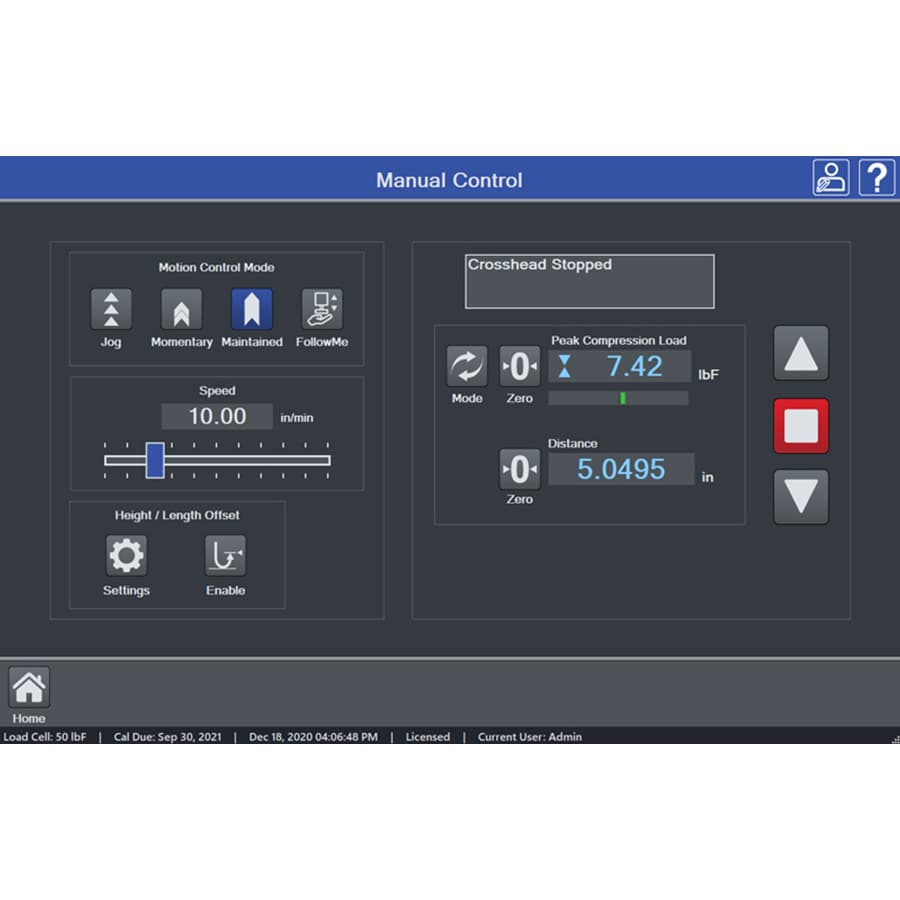

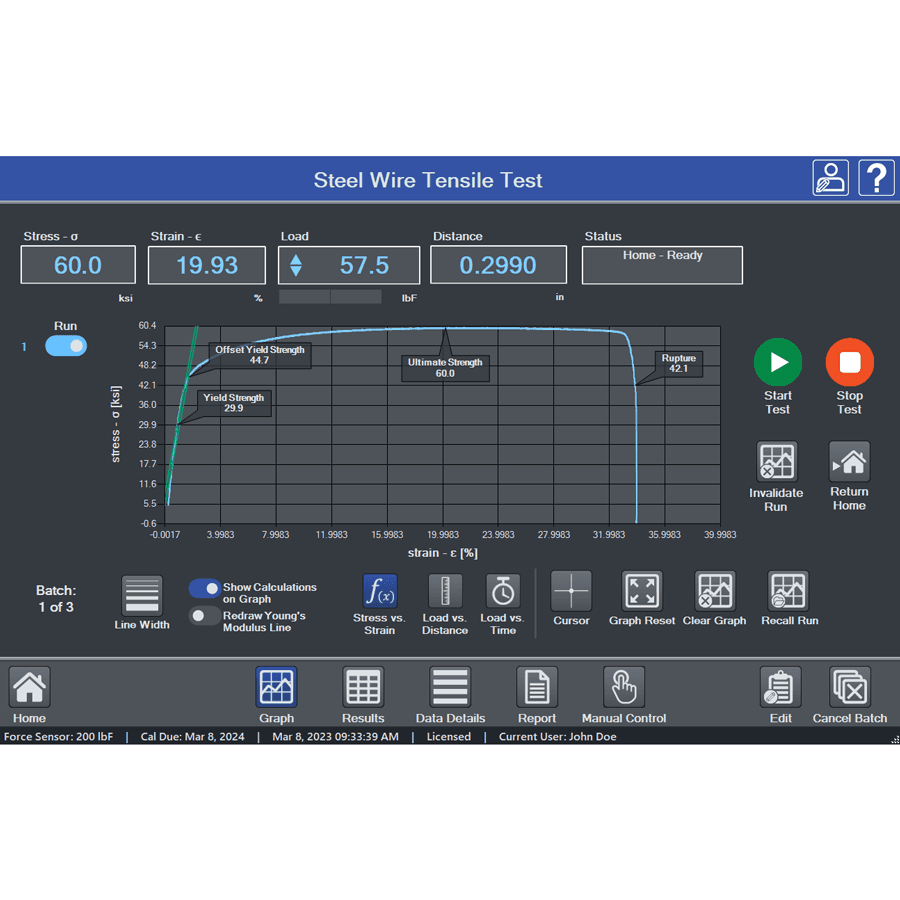

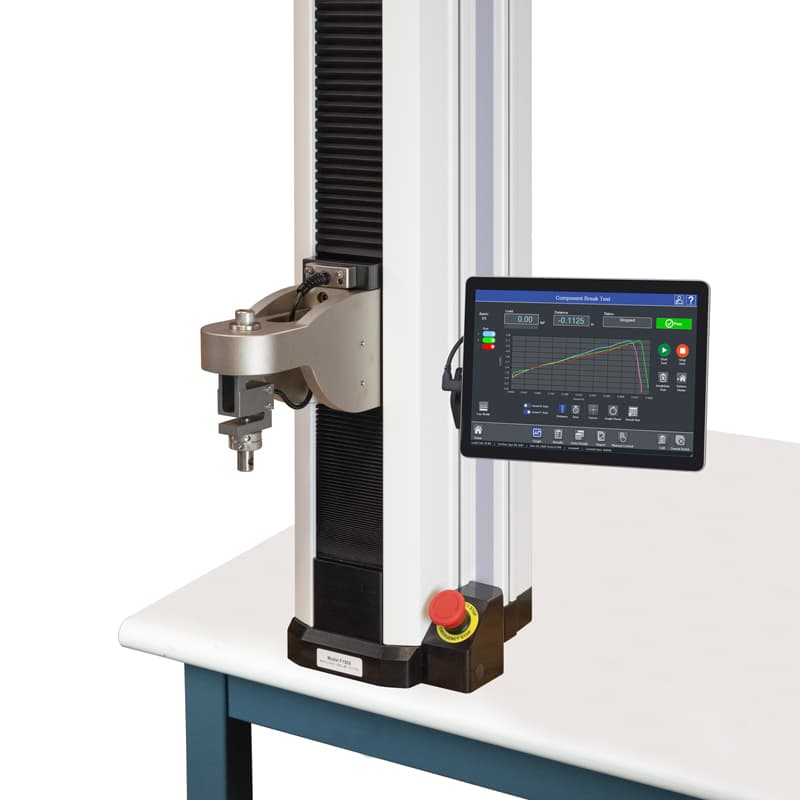

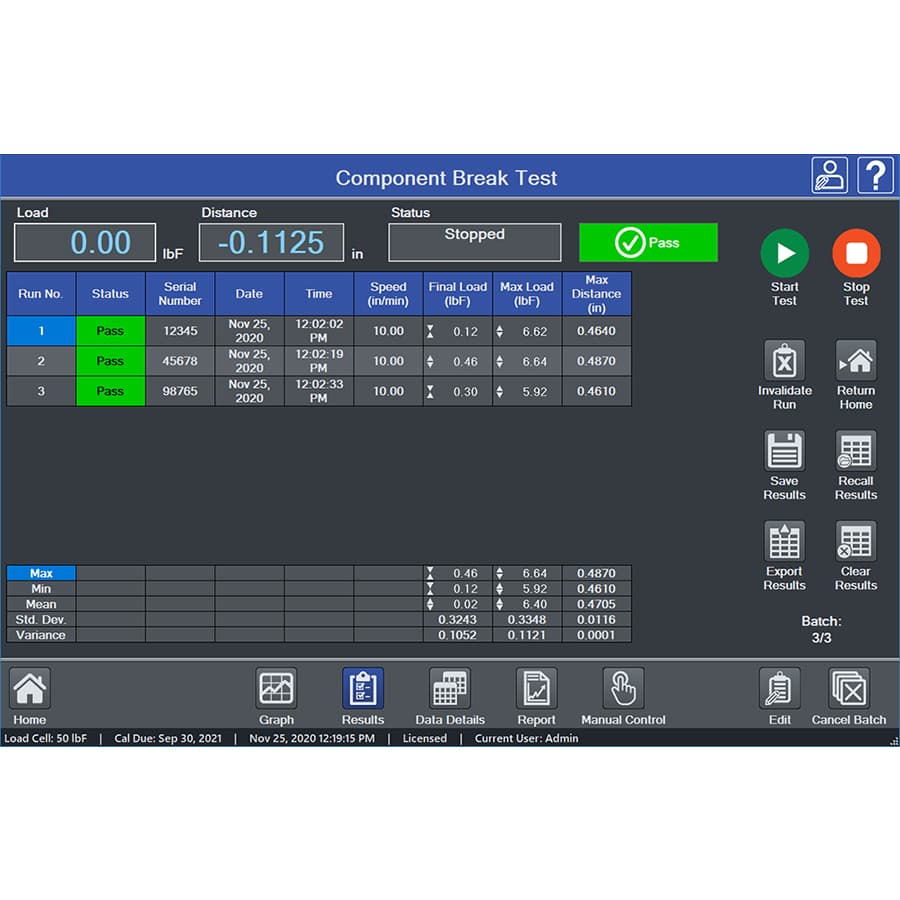

Esta familia de equipos de ensayo de fuerza está diseñada para aplicaciones de ensayo de fuerza en tracción y compresión, con capacidades de fuerza hasta 1.500 lbF (6,7 kN). Elija entre una amplia gama de capacidades de sensor de fuerza y una extensa variedad de mordazas y accesorios de sujeción. Configure ensayos, registre datos y analícelos mediante el software IntelliMESUR®. Desde ensayos básicos hasta secuencias de varios pasos, IntelliMESUR® está totalmente integrado con los sistemas Serie F. Elija entre un panel de control en tableta preconfigurado o el software independiente para su propio dispositivo Windows. Caracterice y analice el comportamiento del material con el Módulo opcional de Cálculos de Ensayo de Materiales, que incluye un conjunto de cálculos habituales como resistencia a la tracción, módulo de Young, punto de fluencia y más. La medición del coeficiente de fricción (COF) también está disponible mediante un módulo opcional.
Especificaciones técnicas
| Power | Universal input 100-240 VAC, 50/60 Hz, 300W Universal input 100-240 VAC, 50/60 Hz, 450W |
| Warranty | 3 years [see individual statement for further details] |
| Fuse type | 4A, 3AG, SLO BLO |
| Conformance | CE, UKCA |
| Speed range | 0.001 - 60 in/min · [0.02 - 1,525 mm/min] 0.001 - 70 in/min · [0.02 - 1,800 mm/min] |
| Load capacity* | 750 lbF · [3.4 kN] 1,500 lbF · [6.7 kN] |
| Maximum travel | 32 in · [813 mm] 14.2 in · [360 mm] 32 in · [813 mm] 14.2 in · [360 mm] |
| Speed accuracy | ±0%, stepper motor driven |
| Shipping weight | 235 lb · [107 kg] 195 lb · [88 kg] 247 lb · [112 kg] 205 lb · [93 kg] |
| Distance accuracy | ±0.002 in [0.05 mm], at any load or position, factory-compensated |
| Peak sampling rate | 20,000 Hz |
| Distance resolution | 0.0005 in [0.01 mm] |
| Overload protection | Motor stops at 120% of full scale of the force sensor |
| Data acquisition rate | 1,000 Hz |
| Speed setting accuracy | ±0.2% |
| Environmental conditions | Indoor use only Up to 6,500 ft [2,000 m] above sea level Temperature range: 40 - 95°F [5 - 35°C] Humidity range: up to 80% relative humidity at 31°C, decreasing linearly to 50% relative humidity at 40°C, non-condensing Mains supply voltage fluctuations up to ±10% of the nominal voltage Transient overvoltages up to the levels of Overvoltage Category II Use in environments up to Pollution Degree 2 |
| Weight (test frame only) | 184 lb · [83 kg] 149 lb · [68 kg] 197 lb · [89 kg] 157 lb · [71 kg] |
| Limit switch repeatability | ±0.001 in · [0.03 mm] |
| Load accuracy · (% of full scale) | Test frame + force sensor, calibrated together: ±0.1% Test frame alone: ±0.1% Force sensor alone: Series FS05: ±0.1% | Series R06: ±0.15% | Series R07: ±0.15% |
Especificaciones sujetas a confirmación en la cotización formal.
Modelos disponibles
Indique el modelo en su solicitud y cotizamos esa referencia exacta.
| Modelo | Descripción |
|---|---|
| F755-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 750 lbF / 3.4 kN |
| F755S-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, short, 750 lbF / 3.4 kN |
| F1505-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 1,500 lbF / 6.7 kN |
| F1505S-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, short, 1,500 lbF / 6.7 kN |
| F755-IM | Test frame with IntelliMESUR® software, single license, vertical, 750 lbF / 3.4 kN |
| F755S-IM | Test frame with IntelliMESUR® software, single license, vertical, short, 750 lbF / 3.4 kN |
| F1505-IM | Test frame with IntelliMESUR® software, single license, vertical, 1,500 lbF / 6.7 kN |
| F1505S-IM | Test frame with IntelliMESUR® software, single license, vertical, short, 1,500 lbF / 6.7 kN |
Accesorios y complementos
Se cotizan junto con el equipo o por separado.
| Referencia | Descripción |
|---|---|
| IMF001 | COF testing module for IntelliMESUR® |
| IMF002 | Materials testing calculations module for IntelliMESUR® |
| AC1092-1 | Shield, 51.9" height |
| AC1092-2 | Shield, 34.4" height |
| AC1125-1 | Emergency switch connector, factory installation or retrofit, for F105 / F305 / F505 / F755(S) / F1505(S) frames (required for a shield when ordering a new test frame) |
| AC1125-2 | Emergency switch connector kit, customer installation in existing F105 / F305 / F505 / F755(S) / F1505(S) frames (required for a shield with an existing test frame) |
| AC1093 | USB hub |
| CERT-DS | NIST-traceable certificate of calibration, distance and speed |
| AC1139 | Power cable, -IM test frames, EUR |
| AC1140 | Power cable, -IM test frames, UK |
| AC1141 | Power cable, -IM test frames, AUS |
| AC1142 | Power cable accessory kit, -IMT test frames, EUR |
| AC1143 | Power cable accessory kit, -IMT test frames, UK |
| AC1144 | Power cable accessory kit, -IMT test frames, AUS |
Los precios no se publican: se confirman en la cotización formal, junto con disponibilidad y tiempo de entrega.
