F755 / F755S / F1505 / F1505S
Mark-10 · SKU mark-10-f755-f1505-em

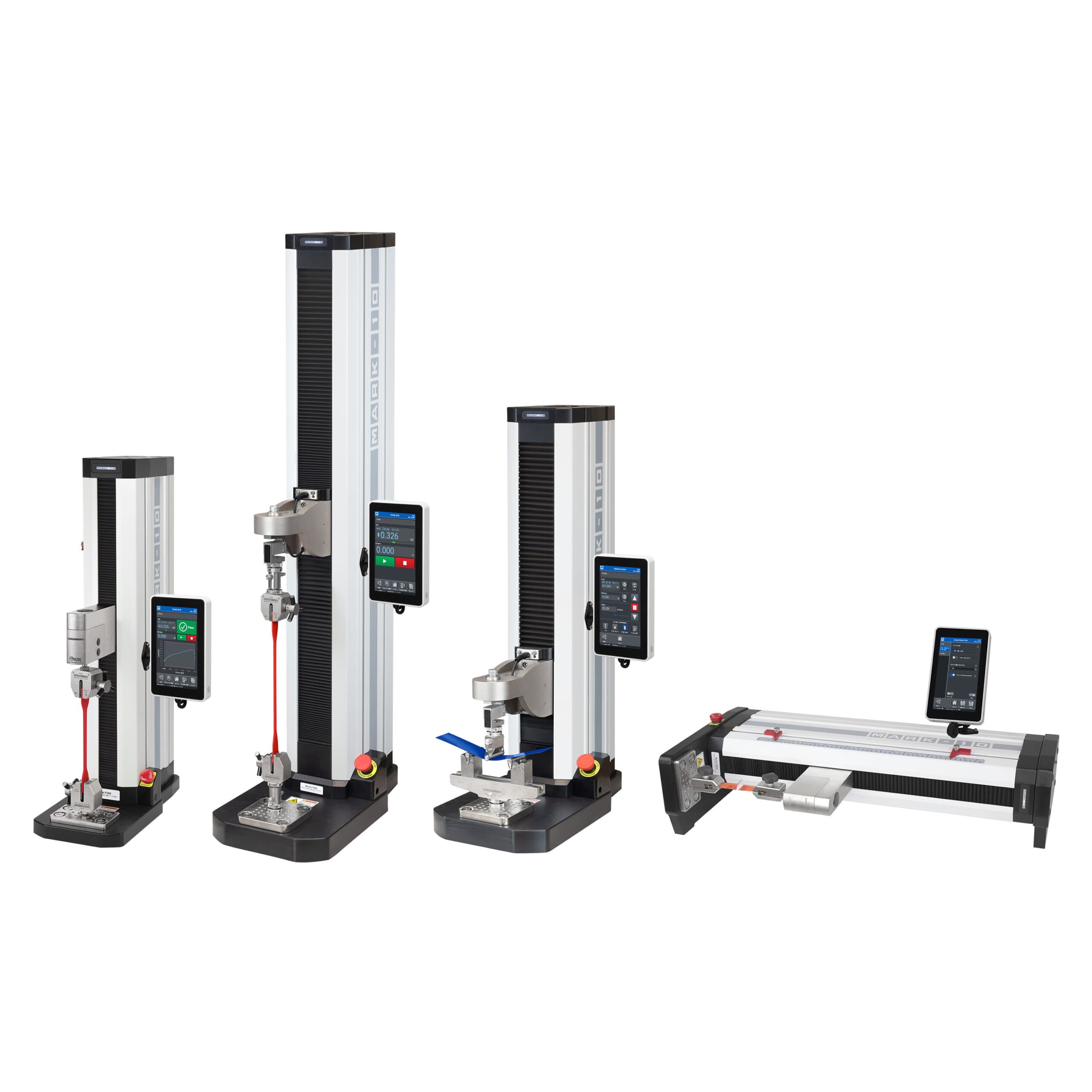

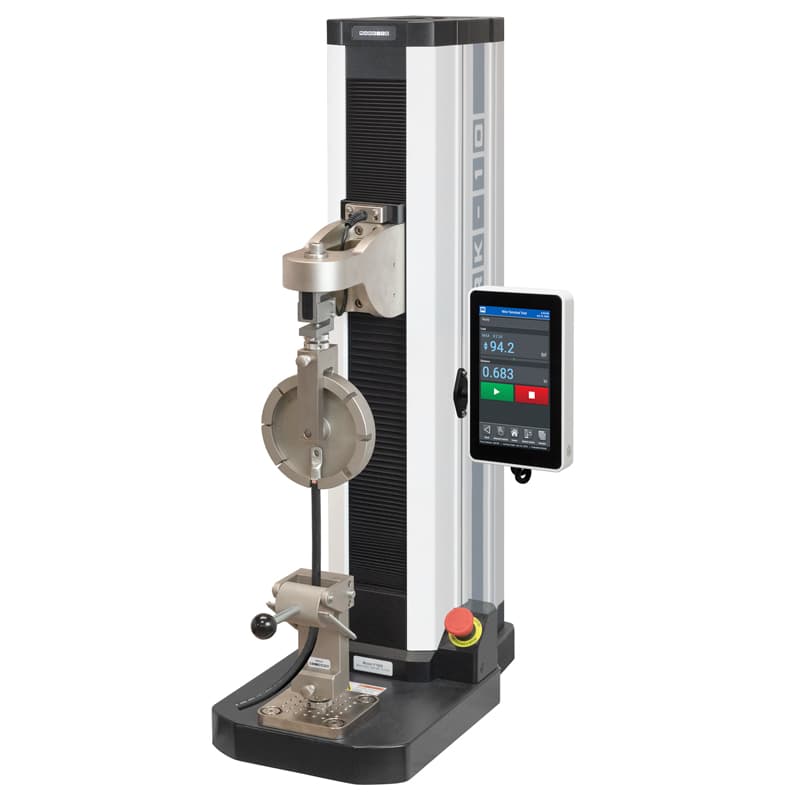

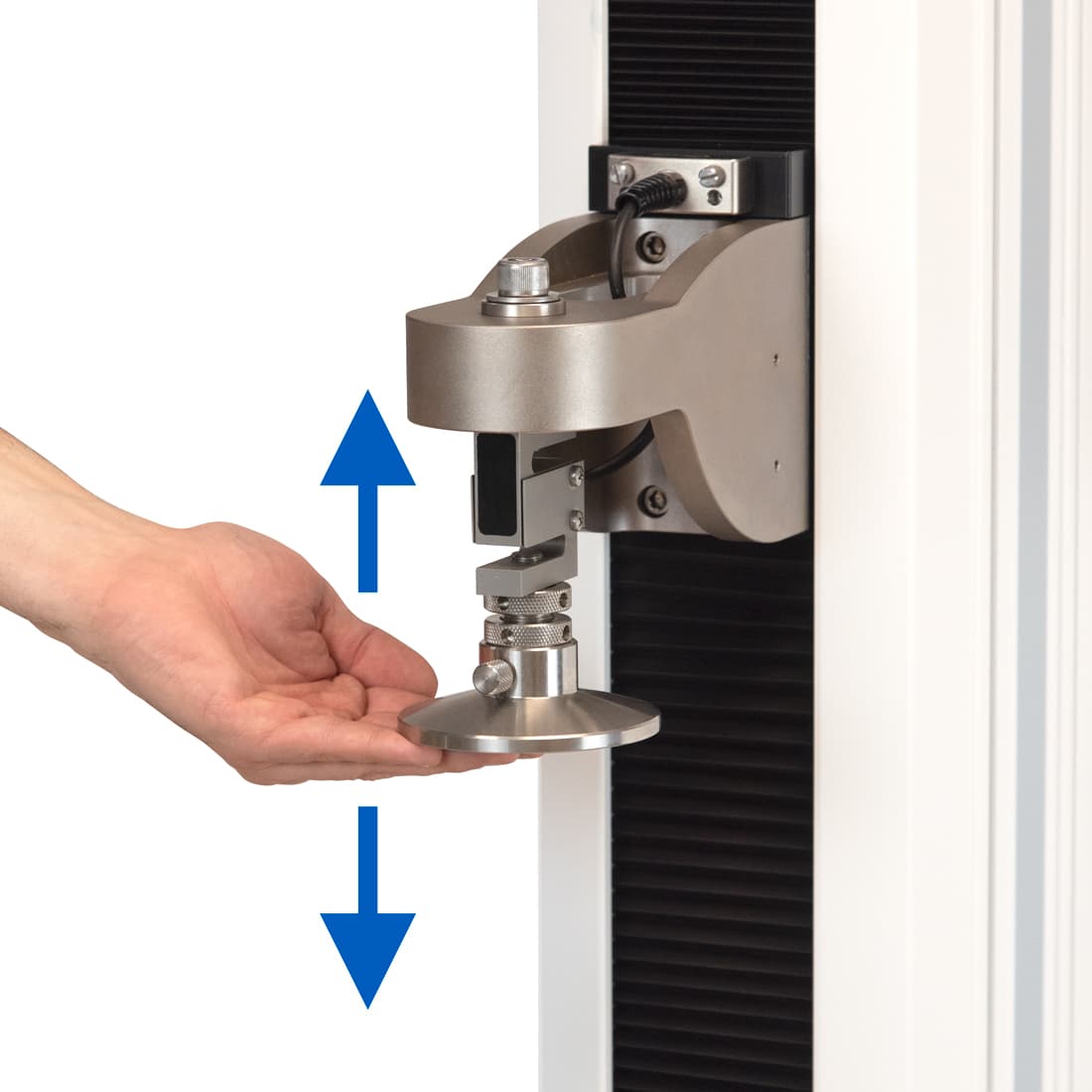

Los bastidores de ensayo Serie F con EasyMESUR® están diseñados para realizar una amplia gama de ensayos de tracción y compresión, incluidos ensayos de rotura, ciclado, ensayos con límite de carga o de distancia, sostenimiento de carga, ensayo de fuerza promedio y más. Configure y ejecute ensayos, exporte resultados y genere un informe mediante la interfaz de pantalla táctil integrada y fácil de usar, sin necesidad de PC ni de dinamómetro. Para necesidades particulares, opere el equipo desde un PC con su propia aplicación personalizada utilizando la biblioteca de comandos serie de EasyMESUR®. La preparación de la muestra y el posicionamiento fino son muy sencillos con el posicionamiento por fuerza FollowMe® disponible: usando su mano como guía, empuje y hale el dinamómetro o la celda de carga para mover el cabezal a velocidad variable. Diseñada sobre una plataforma modular de funciones, la pantalla de ejecución de EasyMESUR® puede organizarse con controles grandes y simples, o configurarse para aplicaciones más avanzadas con una selección de funciones opcionales, incluidas medición de distancia, graficación, ciclado y más. Adquiera las funciones y los paquetes al momento del pedido o actívelos en campo mediante códigos de activación. Todos los equipos se envían en un modo de evaluación de 160 horas, en el que todas las funciones están disponibles. Las generosas dimensiones de recorrido, luz libre y profundidad admiten muestras de diversas formas y propiedades. El diseño mecánico modular admite extensiones de una y de dos columnas para especímenes sobredimensionados. Elija entre una amplia gama de capacidades de sensor de fuerza y una extensa variedad de mordazas y accesorios de sujeción.
Especificaciones técnicas
| Power | Universal input 100-240 VAC, 50/60 Hz, 300W Universal input 100-240 VAC, 50/60 Hz, 450W |
| Warranty | 3 years [see individual statement for further details] |
| Fuse type | 4A, 3AG, SLO BLO |
| Conformance | CE, UKCA |
| Load capacity* | 750 lbF · [3.4 kN] 1,500 lbF · [6.7 kN] |

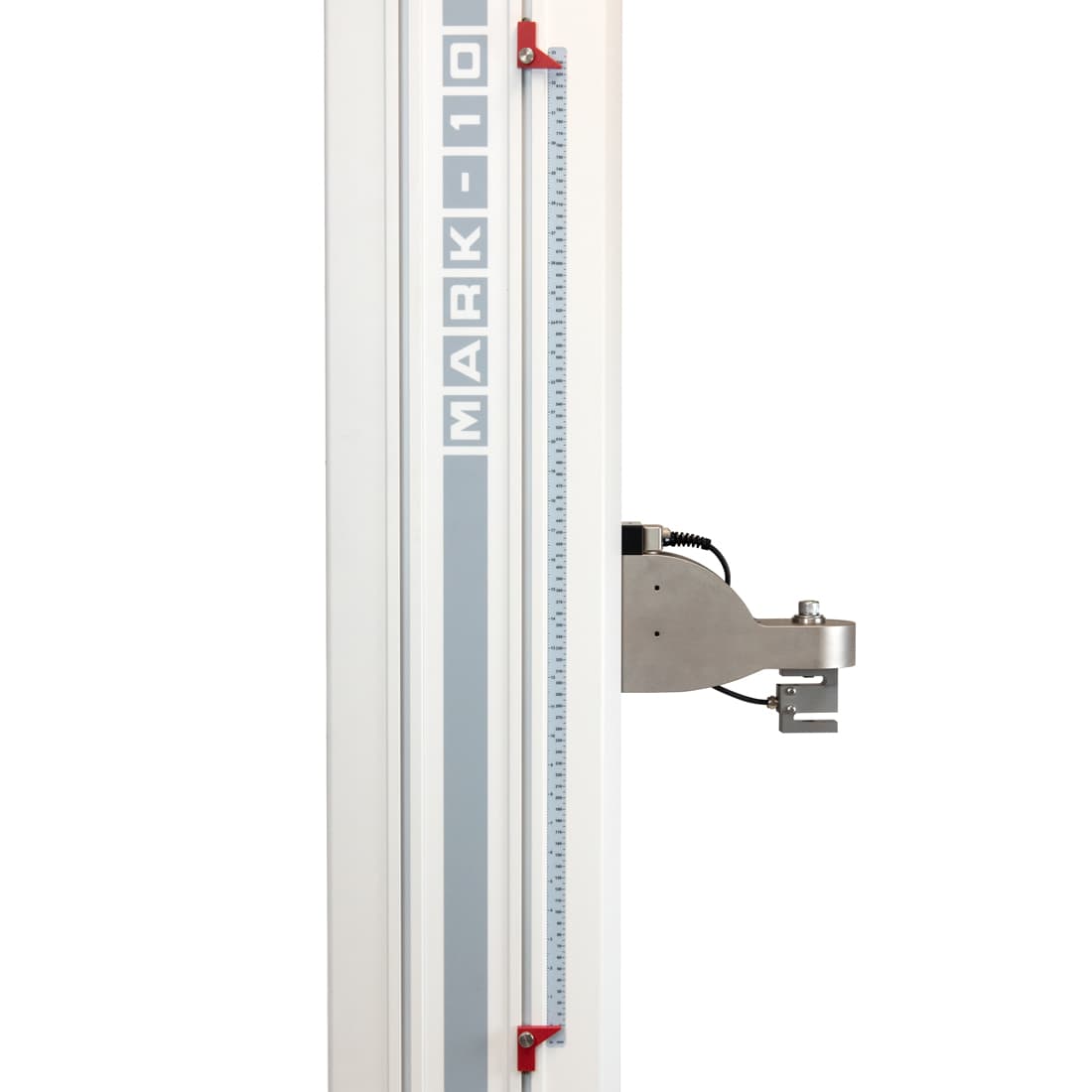

| Maximum travel | 32 in · [813 mm] 14.2 in · [360 mm] 32 in · [813 mm] 14.2 in · [360 mm] |
| Speed accuracy | ±0.2% of setting, virtually no variation with load |
| Shipping weight | 235 lb · [107 kg] 195 lb · [88 kg] 247 lb · [112 kg] 205 lb · [93 kg] |
| Distance accuracy | ±0.006 in [0.15 mm], at any load or position, factory-compensated · (requires Distance Measurement option) |
| Load sampling rate | 5,000 Hz |
| Distance resolution | 0.001 in [0.02 mm] (requires Distance Measurement option) |
| Overload protection | Motor stops at 120% of full scale of the force sensor |
| Optional speed range | 0.001 - 60 in/min · [0.02 - 1,525 mm/min] 0.001 - 70 in/min · [0.02 - 1,800 mm/min] |
| Standard speed range | 0.5 - 24 in/min · [10 - 600 mm/min] |
| Data acquisition rate | 100 Hz (Requires Graphing & Reporting option) |
| Environmental conditions | Indoor use only Up to 6,500 ft [2,000 m] above sea level Temperature range: 40 - 95°F [5 - 35°C] Humidity range: up to 80% relative humidity at 31°C, decreasing linearly to 50% relative humidity at 40°C, non-condensing Mains supply voltage fluctuations up to ±10 % of the nominal voltage Transient overvoltages up to the levels of Overvoltage Category II Use in environments up to Pollution Degree 2 |
| Weight (test frame only) | 184 lb · [83 kg] 149 lb · [68 kg] 197 lb · [89 kg] 157 lb · [71 kg] |
| Limit switch repeatability | ±0.001 in [0.03 mm] |
| Load accuracy · (% of full scale) | Test frame: ±0.1% Force sensor: Series FS05: ±0.1% | Series FS06: ±0.15% | Series R07: ±0.15% |
Especificaciones sujetas a confirmación en la cotización formal.
Modelos disponibles
Indique el modelo en su solicitud y cotizamos esa referencia exacta.
| Modelo | Descripción |
|---|---|
| F755-EM | Test frame with EasyMESUR® control panel, vertical, 750 lbF / 3.4 kN |
| F755S-EM | Test frame with EasyMESUR® control panel, vertical, short, 750 lbF / 3.4 kN |
| F1505-EM | Test frame with EasyMESUR® control panel, vertical, 1,500 lbF / 6.7 kN |
| F1505S-EM | Test frame with EasyMESUR® control panel, vertical, short, 1,500 lbF / 6.7 kN |
| EMF001-2 | Distance Measurement |
| EMF002-2 | Distance Limits |
| EMF003-2 | Preload |
| EMF004-2 | High Speed Extension |
| EMF005-2 | Low Speed Extension |
| EMF006-2 | Cycling |
| EMF007-2 | Break Detection |
| EMF008-2 | Load Holding |
| EMF009-2 | FollowMe® |
| EMF010-2 | Graphing & Reporting |
| EMF011-2 | PC Control |
| EMF012-2 | Coefficient of Friction (COF) Measurement |
| EMF013-2 | Spring Rate Measurement |
| EMP001-2 | Distance Measurement Package |
| EMP002-2 | Speed Extension Package |
| EMP003-2 | Advanced Functionality Package |
| EMP-COMP-2 | Complete Options Package |
Accesorios y complementos
Se cotizan junto con el equipo o por separado.
| Referencia | Descripción |
|---|---|
| AC1116 | USB cable, type C to A, Series F test frames with EasyMESUR® to PC |

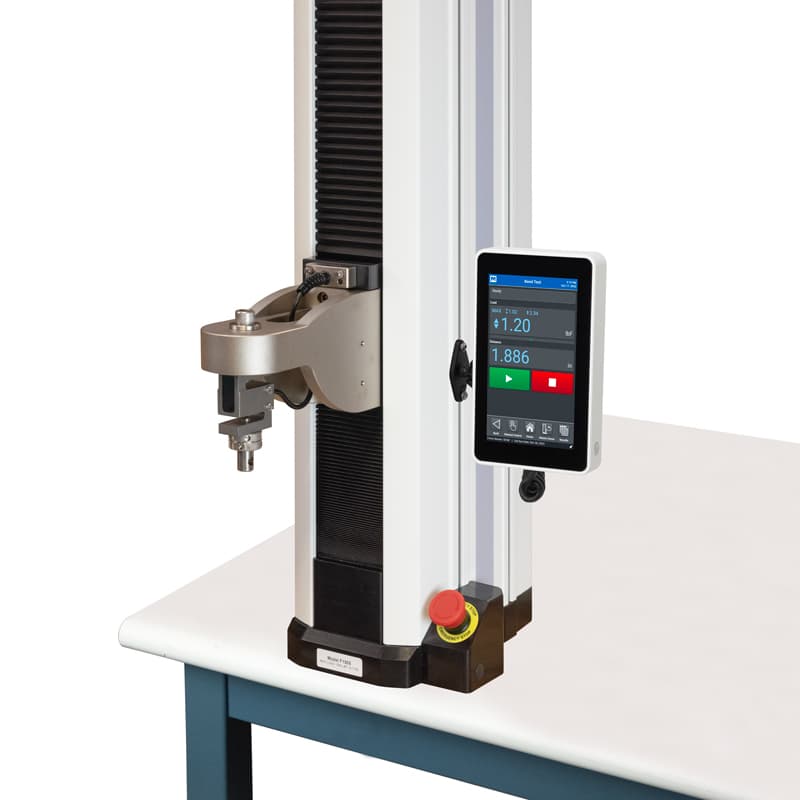

| AC1085 | Control panel tabletop mounting kit |
| AC1092-1 | Shield, 51.9 in height |
| AC1092-2 | Shield, 34.4 in height |
| AC1125-1 | Emergency switch connector, factory installation or retrofit, for F105 / F305 / F505 / F755(S) / F1505(S) frames (required for a shield when ordering a new test frame) |
| AC1125-2 | Emergency switch connector kit, customer installation in existing F105 / F305 / F505 / F755(S) / F1505(S) frames (required for a shield with an existing test frame) |
| UXU100 | USB Communication Adapter |
| AC1139 | Power cable, EUR |
| AC1140 | Power cable, UK |
| AC1141 | Power cable, AUS |
| CERT-DS | NIST-traceable certificate of calibration, distance and speed |
Los precios no se publican: se confirman en la cotización formal, junto con disponibilidad y tiempo de entrega.
